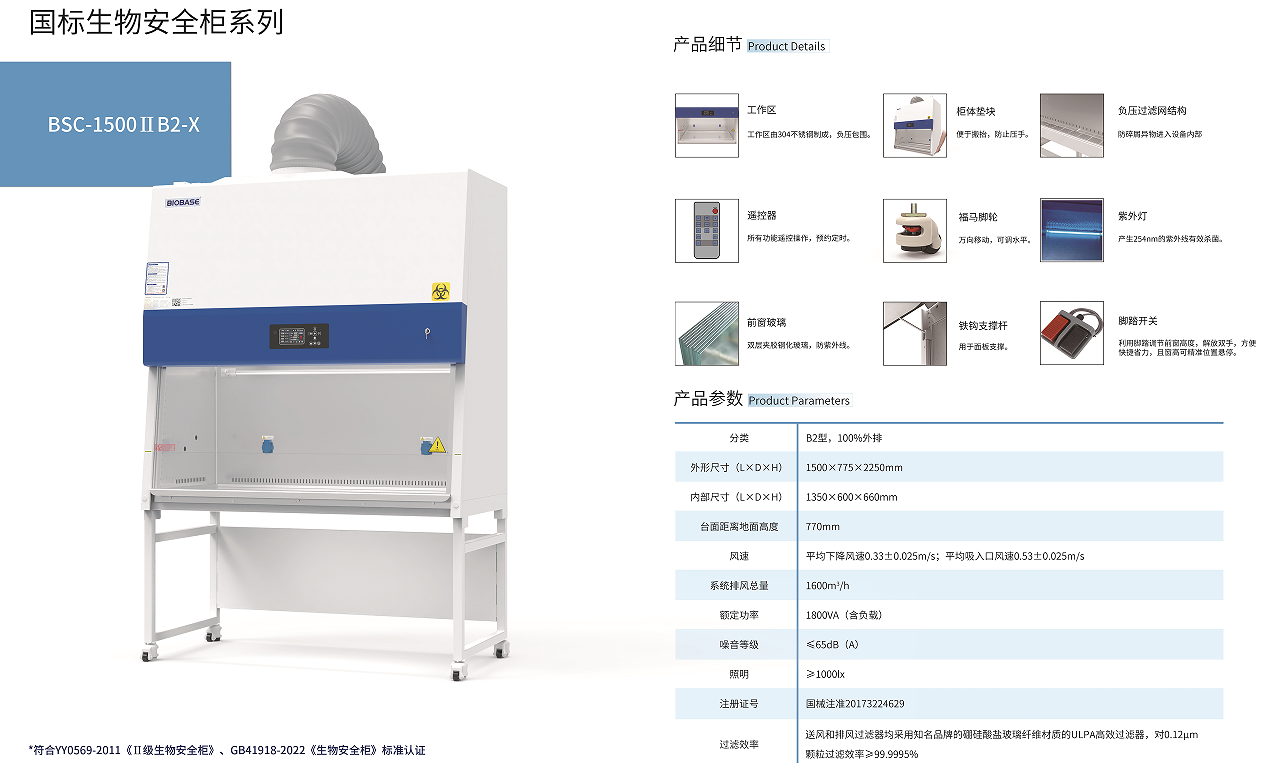

一、技術參數

1、安全柜基本參數：

（1）分類：B2型，100%外排，

（2）外部尺寸≥（L×D×H）1500mm×775mm×2250mm；

 （3）內部尺寸≥（L×D×H）1350mm ×600mm×660mm 。

 （4）臺面距離地面高度：770mm（尺寸可根據要求訂制修改）

（5）風速： 平均下降風速：0.33±0.025m/s； 平均吸入口風速0.53±0.025m/s

（6）系統排風總量：1600 m3/h

（7）額定功率：1800VA（包含操作區插座負載，總負載不能超過1000VA,單個插座功率最大500VA）

（8）噪音等級：≤65dB（A）

（9）照明：≥1000lx

*（10）過濾效率:送風和排風過濾器均采用知名品牌的硼硅酸鹽玻璃纖維材質的ULPA高效過濾器，對0.12μm顆粒過濾效率≥99.9995%

（11）注冊證號：國械注準20173224629

（12）重量：毛重300KG凈重 279KG  外排風機毛重60KG 外排風機凈重55KG

（13）使用人數：1—2人

2、生物安全性：

 （1） 人員安全性：用碘化鉀（KI）法測試，前窗操作口的保護因子應不小于1×10⁵

（2） 產品安全性：菌落數≤5CFU/次

（3） 交叉污染安全性：菌落數≤2CFU/次

二、結構功能特點：

1、濟南鑫貝西生物技術有限公司是中華人民共和國醫藥行業YY0569-2011《Ⅱ級生物安全柜》產品標準的起草單位之一；其安全柜既符合行標YY0569-2011《Ⅱ級生物安全柜》，也符合國標GB 41918-2022《生物安全柜》的要求。

  2、柜體采用10°傾斜角設計，符合人體工程學原理，視角更大，操作方便且更加人性化；

  3、安全柜裸露工作區三側壁板采用優質304#不銹鋼一體化結構，內部可清洗部位采用8mm大圓角處理，不留死角，易于清潔；

4、工作區采用四面（左右二側、后部、底部）負壓環繞設計工作區內，保護性更好、更安全；

 5、工作臺面材質為優質304#不銹鋼，采用盆狀式設計，即使實驗有廢液溢出，也不會流入積液槽中，便于清理；

  * 6、福馬腳輪設計：腳輪與支架一體化設計，安全柜即可通過腳輪安全移動，也可以通過調節腳輪支腳進行固定和調平；

   7、柜體和支架可分離，支架高度可根據實際情況訂制修改；

   8、合理的結構設計：安全柜過濾器和風機的維修、更換，都可在安全柜的前側進行，單人即可更換，更加快捷；柜子底部四個墊塊預留出搬抬空間，搬運更加安全方便。

* 9、前窗玻璃采用雙層夾膠防爆安全玻璃；即使玻璃破損，也不會傷人，并且生物安全柜還能正常工作，直到實驗結束，更好的保護了人員及實驗的安全；

 * 10、LCD彩色液晶顯示屏，全參數顯示,實時動態顯示操作區的下降氣流流速和流入氣流流速，顯示安全柜的整體運行時間，UV燈的運行時間，操作區的溫度和濕度，送風和排風過濾器的阻力，顯示過濾器的使用時間并由條碼顯示過濾器的使用壽命，條碼全部點亮是過濾器壽命到期，運行狀態全部顯示,一目了然；

* 11、腳踏電動、輕觸按鍵、遙控電動三種方式靈活控制玻璃門升降，玻璃門升降到安全操作高度時，自動停止升降，使操作更加方便；且玻璃門升降時不用直接接觸玻璃，使實驗人員更安全；

12、遙控控制：安全柜的所有按鍵操作，都可通過遙控控制實現，使安全柜的使用更加快捷方便；且遙控器的使用，大大減少了使用者與安全柜的直接接觸，更加保護了使用者的人身安全；

13、具有預約定時功能，能自動設定安全柜定時開機、關機及紫外燈消毒時間，大大節省了工作時間，提高了工作效率；

14、嚴格的氣密性檢測：安全柜內加壓500Pa，保持10min后氣壓不低于450Pa。

15、前窗氣流隔斷設計：防止了氣流通過前窗側壁及上側進行泄露，使試驗更加安全；

16、優良的風機選用：風機的電機當安全柜在正常運行而不調整電機的速度控制，經過濾器的風壓下降50%時，風機的排氣量下降不超過10%

17、完善的報警系統：

（1）玻璃門不在安全高度報警：玻璃門安全高度為200mm，當安全柜前側高于或低于安全高度時，安全柜會聲光報警；

（2）過濾器壓力超高報警：當過濾器的阻力變大，安全柜會聲光報警

（3）過濾器失效更換報警：當過濾器壽命使用到期后，會有過濾器更換聲光報警；

（4）氣流波動報警：當安全柜的氣流波動超過標稱值的20%時，聲光報警，

18、安全的連鎖保護設計：對誤操作均設置連鎖保護，即使誤操作，也不會造成傷害

（1）安全柜風機與玻璃門互鎖：當安全柜玻璃門落到最底部時，安全柜風機自動關閉，更加保護了安全柜的使用，增加了安全柜的使用壽命

（2）紫外燈與安全柜玻璃門、風機及照明燈互鎖：當玻璃落到底部且照明燈不開啟時，紫外燈才能開啟，防止紫外燈誤操作對人體造成危害，更加保護了人員的安全；

*19、前窗關閉雙重觸發信號，使紫外燈殺菌消毒功能正常開啟；

*20、負壓風道設有異物過濾結構，防止紙屑等異物進入風機系統影響產品正常運行；

 三、資格證明和技術文件

1 ISO9001質量管理認證

2 ISO14001環境管理體系認證

3 ISO13485及CE認證

4 BSI英標ISO 9001、ISO 13485質量管理體系認證

5 國家食品藥品監督管理局核發的生物安全柜產品注冊證

6具有國家食品藥品監督管理總局認可的實驗室出具的符合《GB/T 18268.1-2010 測量、控制和實驗室用的電設備電磁兼容性要求 第1部分：通用要求》標準的檢測報告

四、設備配置清單

主機1臺、底座1套、內風機1臺、外排風機1臺、排風管1個、送風過濾器1套、排風過濾器1套、國標插座2個、遙控器1件、腳踏開關1件、紫外燈2件、照明燈2件、水龍頭1件（選配）、氣龍頭1件（選配）、擱手架1套（選配）。
