發熱門診方艙

為更好的落實新冠肺炎疫情防控“早發現”、“早報告”、“早隔離”、“早治療”的基本要求，方便發熱患者就近就診，減少人員聚集，發熱門診方艙承擔著對發熱人員的排查、登記、采樣、流調、隔離，將篩查關口前移，筑牢疫情防控的第―道“防線”。

設計方案

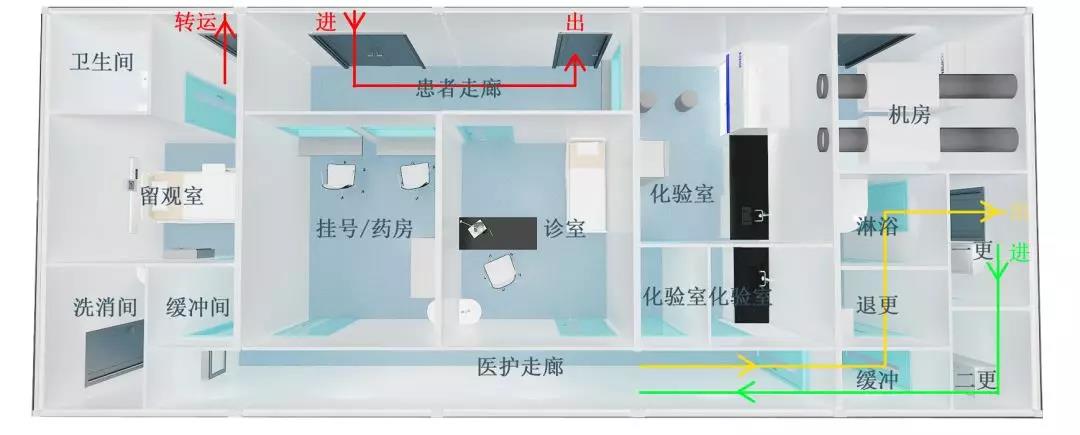

1.發熱門診方艙滿足“三區兩通道"的設置要求。清潔區包括一更、二更，有獨立的出入口；半污染區包括緩沖間、退更；污染區包括醫護走廊、化驗室、診室、患者走廊、留觀室、衛生間、藥房、掛號、治療室。

2.壓力梯度按照清潔區-半污染區-污染區，氣流走向為單向流；各功能房間門口安裝有壓差表，可實時顯示房間內的動態壓力。

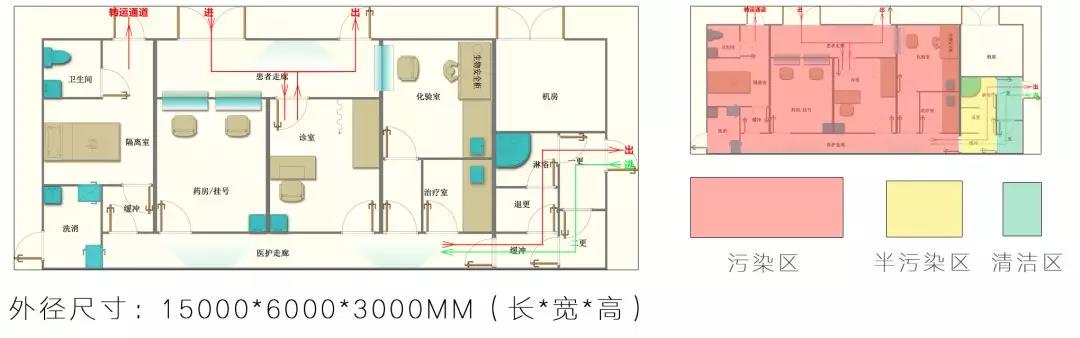

方艙結構

外徑尺寸：15000*6000*3000MM（長*寬*高）

設計規范

GB 51039-2014《綜合醫院建筑設計規范》

GB 50849-2014《傳染病醫院建筑設計規范》

GBT 35428-2017《醫院負壓隔離病房環境控制要求》

T/CECS 661-2020《新型冠狀病毒感染的肺炎傳染病應急醫療設施設計標準》

《新型冠狀病毒感染肺炎應急救治設施設計導則》

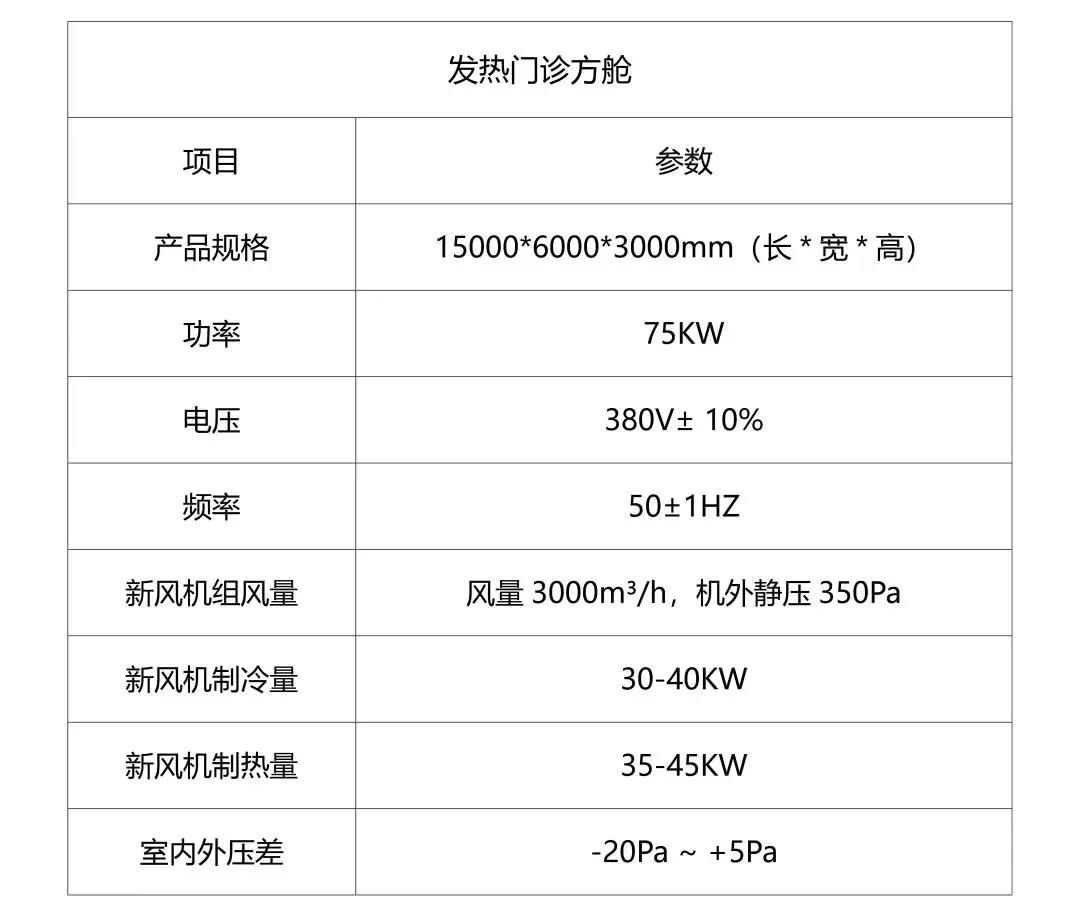

產品參數

產地環境

發熱門診方艙的安裝，由終端用戶提供安裝場地，引入給排水管道和主電纜。具體要求如下:

1 、場地建議尺寸: 16*7M（長*寬)

2、地面基礎：要求地面夯實，混凝土厚度20CM，表面平整，承重25-30T。

3、配電需求：380V±10%，電源頻率:50HZ±1HZ，雙電源切換后的YJV-4*50+1*25銅芯電纜─根。

4、給排水需求：給水管接口為De20,排水管接口DN32。
