生物安全柜A2型介紹

生物安全柜是微生物學、生物醫學、基因重組、動物實驗和生物制品等實驗室必備設備，特別是操作者需要采取保護措施的場合，如醫療衛生、制藥、科研等進行細菌培養時提供無菌無塵安全的工作環境。
生物安全柜作用在于保護操作者、實驗室環境及實驗材料，當操作者在進行原始培養物、菌毒株或使用帶有傳染性的實驗材料時，使之避免接觸傳染性氣溶膠或?yàn)R出物。


1. A2型生物安全柜適用范圍

Ⅱ級A2型安全柜是具有前窗操作口的安全柜,操作者可以通過前窗操作口在安全柜內進行操作,對操作過程中的人員、產品及環境進行保護。

工作環境：

          (1) 僅適用于室內；
          (2) 環境溫度：15℃～35℃；
          (3) 相對濕度：≤75%；
          (4) 大氣壓力范圍：70kPa～106kPa；
          (5) 電源：220V  50Hz。

2. A2型生物安全柜技術參數

本產品屬于II級A2型生物安全柜，其完全符合中華人民共和國醫藥行業標準       YY 0569-2011《II級生物安全柜》要求，基本技術參數如下：

注：(1) 電源消耗功率包括操作區負載的功率（負載不能超過500W）；
    (2) 本公司保留對產品的設計更改權，產品如有設計更改，恕不另行通知。

3. A2型生物安全柜性能指標

3.1  A2型生物安全柜生物安全性能

人員安全性，用碘化鉀（KI）法測試，前窗操作口的保護因子應不小于1×10⁵；
產品保護，微生物菌落數≤5個；
交叉污染保護，微生物菌落數≤2個。

3.2  柜體防泄露

    生物安全柜加壓到500Pa，保持30min后氣壓不低于450 Pa?；虮３职踩駜?nèi)氣壓在500Pa±10%的條件下，壓力通風系統的外表面的所有焊接、襯墊、穿透處、熔封處在此壓力條件下應無肥皂泡反應。
3.3  高效過濾器完整性
可掃描檢測過濾器在任何點的漏過率不超過0.01%，

3.4  振動幅值

    頻率10Hz和10kHz之間的振動凈振幅不超過5μm（rms）。

3.5  照度

    平均照度不小于650 lx，每個照度實測值不小于 430 lx。

3.6  機械性能

    生物安全柜的設計與結構能抗外力引起的翻倒或變形、抗工作臺面負載所引起的向下彎曲、抗工作負荷引起的傾翻。工作臺面中心加載23kg壓力后，工作臺面不產生永*變形。

3.7  電器性能

    耐壓：電壓值5s內上升至1390V交流電壓時，保持5s不擊穿。
   泄漏電流≤10mA。
   接地電阻≤0.1?。

4. A2型生物安全柜產品特點

4.1  LCD液晶顯示

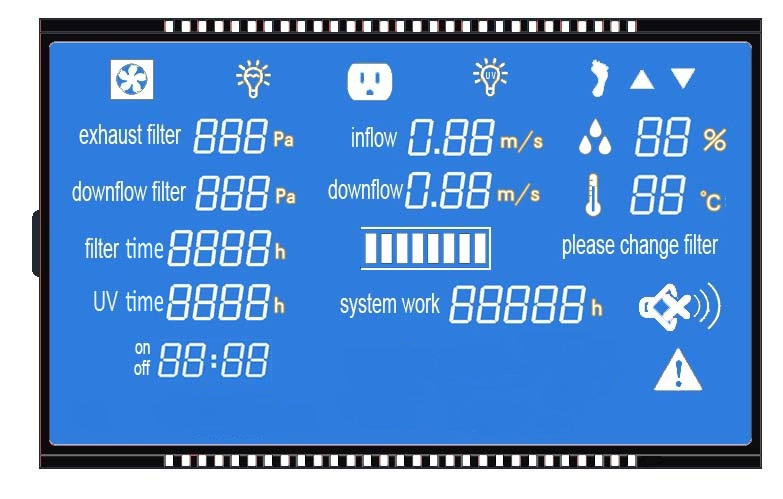

LCD顯示屏（Liquid Crystal Display）在兩片平行的玻璃當中放置液態的晶體，兩片玻璃中間有許多垂直和水平的細小電線，透過通電與否來控制桿狀水晶分子改變方向，將光線折射出來產生畫面，低功耗，無電磁輻射。見圖1。

圖1
我公司采用的LCD顯示技術，實時顯示反映了儀器設備的工作情況，比如過濾器的有效工作狀態。使操作者有了更直觀的感覺。
4.2  電動玻璃門控制
前玻璃門窗為電動控制，面板輕觸按鍵完全可以隨意控制，無需使用者與玻璃門窗的直接接觸。玻璃門控制電機為專用可逆調速電機，該電機具有啟動力矩大、轉動平穩等特點。
4.3  結構
4.3.1 生物安全柜整個裝置的左右及后部腔體均為負壓風道，使工作區與外部環境形成氣幕及箱體雙層隔離，同時工作區被負壓包圍，保證產品不發生泄漏。
4.3.2 箱體部分采用1.2mm厚的冷軋鋼板且表面靜電噴涂，增強了結構強度，整個裝置更加穩重。
4.3.3 工作區臺面及裝置內側為不銹鋼材質，美觀耐腐蝕。
4.3.4 支架由金屬組成，表面靜電噴涂。
4.3.5 控制面板采用觸摸式開關，使機器外形美觀，易于操作。


4.4  警示和提醒
4.4.1 前窗操作口報警
安全柜前窗開啟高度超過或低于規定的前窗操作口高度時，聲音報警器報警，聯鎖系統啟動，開啟高度調整至規定的開啟高度，報警聲音和聯鎖系統自動解除（前窗操作口高度設定為200mm）。
4.4.2 過濾器壓力損失
    保證生物安全柜的正常使用，安全柜的過濾器的壓差不得大于170Pa，超過170Pa時會聲光報警。

5. A2型生物安全柜結構組成

     該產品為II級A2型生物安全柜，由柜體、前窗操作口、支撐腳及腳輪、風機、集液槽、過濾器、控制面板及紫外燈和照明光源組成。
5.1  BSC-3FA2結構組成

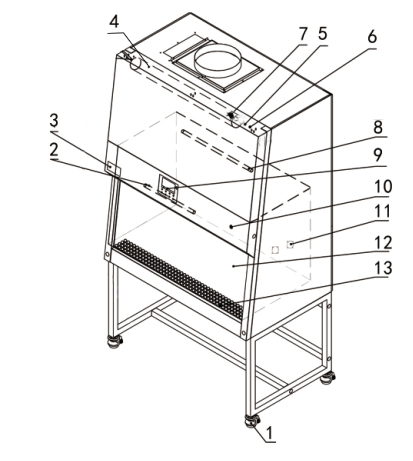

圖2
1、福馬腳輪2、日光燈3、銘牌4、門電機5、插座保險管座6、總電源保險管座7、電源插座8、紫外燈9、控制面板10、電源鎖11、防水插座12、門玻璃13、進氣柵格
5.2  前玻璃門驅動系統
前玻璃門驅動系統由門電機、前玻璃門、牽引機構、限位開關等組成。
5.3  空氣過濾系統
空氣過濾系統是保證本設備性能最主要的系統。它由風機、送風空氣過濾器和排風空氣過濾器組成?？諝膺^濾系統最主要的功能是不斷地使?jié)崈艨諝膺M(jìn)入操作區，保證操作區內的下降氣流流速、操作區內的潔凈度和排出氣體潔凈度達到標準要求。
5.4  紫外光源
紫外燈管位于操作區內側，保證紫外光可以充分照射到操作區內所有空間充分消毒。
5.5  照明燈
照明使用LED日光燈，保證操作區內的平均照明度符合標準要求。
5.6  控制面板

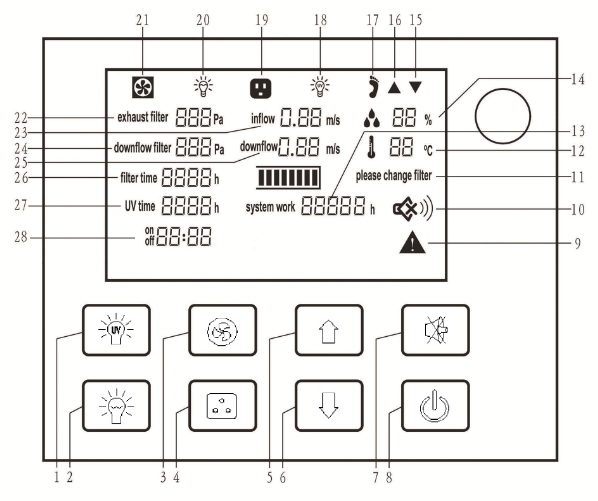

圖4

1.消毒鍵、2.照明鍵、3.風機控制鍵、4.插座、5.玻璃門上移按鍵 6.玻璃門下移按鍵、7.消音鍵、8.電源鍵、9.報警狀態顯示、10.靜音狀態顯示、11.更換過濾器提示、12.溫度顯示、13. 系統工作時間顯示、14.濕度顯示、15.玻璃門下移狀態顯示、16.玻璃門上移狀態顯示、17.腳踏開關工作狀態顯示、18.紫外燈工作狀態顯示、19.插座工作狀態顯示、20.照明燈工作狀態顯示、21.風機工作狀態顯示、22.排風過濾器壓差顯示、23.流入風速顯示、24.送風過濾器壓差顯示、25.下降風速顯示、26.過濾器工作時間顯示、27.紫外燈工作時間顯示 28.時鐘顯示

5.6.1 LCD顯示窗口
通過LCD顯示窗口可以了解設備的工作狀態和性能情況。
5.6.2 輕觸按鍵
設備的主要操作都可以通過輕觸按鍵的操作進行；
電源鍵：控制其它功能鍵的總開關。
照明鍵：照明燈的控制鍵。每按一次，照明燈管的狀態和LCD上相應的指示狀態改變一次，即由亮變滅，或由滅變亮。
紫外鍵：紫外線燈的控制鍵。每按一次，紫外線燈管的狀態和LCD上相應的指示狀態改變一次，既由亮變滅，或由滅變亮。（當玻璃門完全關閉時，此鍵才能有效）。
風機控制鍵：是風機工作狀態的控制鍵。每按一次，工作狀態和LCD上相應的指示狀態改變一次。（當玻璃門關閉時，此鍵不處于工作狀態）。
插座：是插座通斷電工作狀態的控制鍵。每按一次，通斷狀態和LCD上相應的指示狀態改變一次。
靜音：是消音按鍵，此鍵按下時啟動消音功能。
玻璃門上移按鍵：持續按壓上移按鍵，玻璃門會持續不斷上升，距臺面板200mm時停止，繼續持續按壓上移鍵到行程*高點為止，松開按鍵時，玻璃門停止運動。
玻璃門下移按鍵：持續按壓下移按鍵，玻璃門會持續不斷下降，距臺面板200mm時停止，繼續持續按壓下移鍵到行程*低點為止，松開按鍵時，玻璃門停止運動。
時間調整：通電打開電源鎖待機狀態下，先按下照明鍵再按下電源鍵持續約5秒報警一聲后進入時鐘調整狀態，開始分鐘位閃爍，通過上下鍵調整到當前時間，再按下靜音鍵切換到小時位開始閃爍，通過上下鍵調整到當前時間，時鐘調整完畢后先按下照明鍵再按下電源鍵持續約5秒報警一聲后保存。
操作面板上共有以上8個常用按鍵。
5.7  導氣管
壓差傳感器的通氣口。

6. A2型生物安全柜注意事項

（1） 在連接交流電源之前，要確保電源的電壓與安全柜的輸入電壓一致且電壓穩定，電源電壓必須具有可靠接地,并確保電源插座的額定負載不小于該要求；本安全柜使用接地插頭，這種插頭帶有第三腳，只能配合接地型電源插座使用，這是一種安全裝置。如果插頭無法插入插座內，則應請電工安裝接地型電源插座；
（2） 緩慢移動：為了避免影響正常的氣流狀態，操作者在移動雙臂進出安全柜時，需要小心維持前面開口處氣流的完整性，雙臂應該垂直地緩慢進出前面的開口。手和雙臂伸入到生物安全柜中等待大約一分鐘，以使安全柜調整完畢并且讓里面的空氣“掃過”手和雙臂的表面以后，才可以開始對物品進行處理。要在開始實驗之前將所有必需的物品置于安全柜內，以盡可能減少雙臂進出前面開口的次數；
（3） 不同樣品柜內移動原則：生物安全柜內兩種及以上物品需要移動時，一定遵循低污染性物品向高污染性物品移動原則，避免污染性高的物品在移動過程中產生對柜體內部的大面積污染。物品移動時要同時遵循緩慢移動原則；
（4） 物品平行擺放：為了避免物品和物品之間的交叉污染現象產生，在柜內擺放的物品應該盡量呈橫向一字?jǐn)[開，避免回風過程中造成交叉污染，同時避免堵塞背部回風隔柵影響正常風路；
（5） 在設備使用過程中，不要將軟質、細微的物品（例如：軟紙巾）放在臺面上，以免其被吸入口吸進負壓風道和風機中，影響設備運行；
（6） 柜內放置物品重量*大不超過23Kg/25×25cm²；
（7） 避免震動：柜內盡量避免震動儀器（例如離心機、旋渦振蕩器等）的使用，因?yàn)檎饎?dòng)會使得積留在濾膜上的顆粒物質抖落，導致操作區內部潔凈度降低。同時，如果在前操作面平衡失敗還會引起安全柜對操作者的污染；
（8） 明火禁用：安全柜內禁止使用明火！在明火使用過程中會導致安全柜內氣流絮亂、并會損傷過濾器。在實驗過程中需要高溫消毒滅菌，強烈建議使用紅外線滅菌器；
（9） 高效過濾器有其使用壽命，隨著使用期的延長，塵埃及細菌積聚于過濾器會導致高效過濾器壓力損失的增大，當增大到發出報警聲時，須及時與我公司服務部門聯系，更換高效過濾器，否則會影響設備的安全性能。更換下的過濾器按照醫療垃圾處理；
（10） 風機及其下側鋼板是靜壓箱蓋，后側門是負壓風道擋板，這些風道在出廠時經過嚴格密封處理，需保持其密封性，操作者不得松動或拆卸這些部件的螺絲釘，如有特別需要，必須由本公司服務人員處理；
（11） 臺面上靠近前窗的隔柵既被用于進風，同時也作為排污使用，臺面下端有排放接口；在操作安全柜時，不要擋住前窗的隔柵，這樣會影響安全柜的氣流。建議使用擱手架，就可以解決這個問題，并能減少操作人員的手腕疲勞；
（12） 生物安全柜長期使用時會不可避免的發生污染（如ULPA過濾器、柜角等），為更好地清除生物安全柜的污染，建議每500小時使用福爾馬林（甲醛）熏蒸滅菌器滅菌一次，然后用碳酸氫銨中和器清除柜體內的甲醛氣體。消毒時要保證不會有消毒氣體溢出生物安全柜外；
（13） 設備的存儲期為一年，超過存儲期的必須由本公司技術人員開箱檢驗一次，合格后方可使用；
（14） 生物安全柜運輸過程中應完全按照包裝箱外表面圖示要求采取相應措施。購買方在接收物流公司發送的帶有包裝箱的安全柜時應仔細檢查包裝箱的完整性，如包裝箱有損壞、擠壓等現象請拒絕簽收，并及時與我公司進行聯系。
（15） 已經安裝使用的安全柜再次進行搬遷、移動時，請及時與我公司進行聯系。
（16） 生物安全柜使用的地面承載要求：地面承載力≥350KPa。
（17） 生物安全柜水龍頭的可承受壓力：≤0.8MPa。
（18） 對于會產生廢棄液的實驗，實驗后請及時使用排污閥將集液槽內的廢液排出。如果實驗造成的液體廢棄物會對人體造成危害，根據廢棄物污染等級建議在排污閥出口增加相應等級的廢棄物收集器皿，或者連接相應等級的排污管道，將廢棄物排入到可直接處理的實驗設備內。
（19） 實驗人員必須經過培訓合格后方可對生物安全柜進行操作使用，在使用安全柜時涉及到對人體有害的實驗時必須佩帶相應保護手套、口罩和實驗服等，并避免觸摸口、眼及面部。
（20） 儀器的運動零部件存在風險，相關人員必須經過培訓后才能接觸或使用本設備，同時，前窗玻璃必須升高到指定高度200mm后實驗人員才能對安全柜內部的實驗品進行操作，以降低或減小前窗玻璃故障帶給實驗人員的傷害。
（21） 儀器維修或報廢時，因儀器內部器件存在生物危害不能隨意廢棄，請依據當?shù)胤ㄒ?guī)處理。

以上是生物安全柜A2型詳細介紹
