生物安全柜安裝說明

XBX-Ⅳ-YX-JL-025

一、 生物安全柜安裝說明

1、 生物安全柜安裝于排風口附近，不應安裝在氣流激烈變化和人走動多的地方，不應安裝在門口。安全柜應處于空氣氣流方向的下游。安全柜的放置地點應遠離門、房間通風百葉窗和實驗室內行走區。
2、 當全排型生物安全柜通過建筑物排氣系統排出空氣時，生物安全柜的排氣管路的連接應避免對安全柜的空氣平衡或建筑物排氣系統的空氣平衡產生干擾。
3、 生物安全柜背面、側面與墻的距離宜不小于300mm，頂部與吊頂的距離不小于300mm。
4、 實驗室應提供單獨的三芯電源插座，接地良好。
5、 插座距安全柜的電壓插孔距離不大于2米。
6、 下表為生物安全柜安安裝時實驗室需要具備的其他參數：

二、全排型（B2）安裝條件調查：客戶名稱：

1、實驗室是（ ）否（  ）在裝修
實驗室實際門寬：         實驗室實際高度：
條件不具備時能（  ）否（  ）拆門
2、實驗室內是（ ）否（  ）有隔斷
3、生物安全柜安裝在        樓，是（ ）否（ ）有電梯
  樓梯寬度為      設備是（  ）否（  ）抬到指定位置
4、管道走向：A、走玻璃（  ）
B、走墻  （   ）
C、其它方式：
5、生物安全柜離外墻或窗戶距離為               （管道標配長度為4米），所需管道總長         米
6、外排風機選擇安裝: 單筒外排風機（）
雙筒外排風機（）
一、大樓墻外允許掛風機(管道最長15米)（單筒外排風機（））：

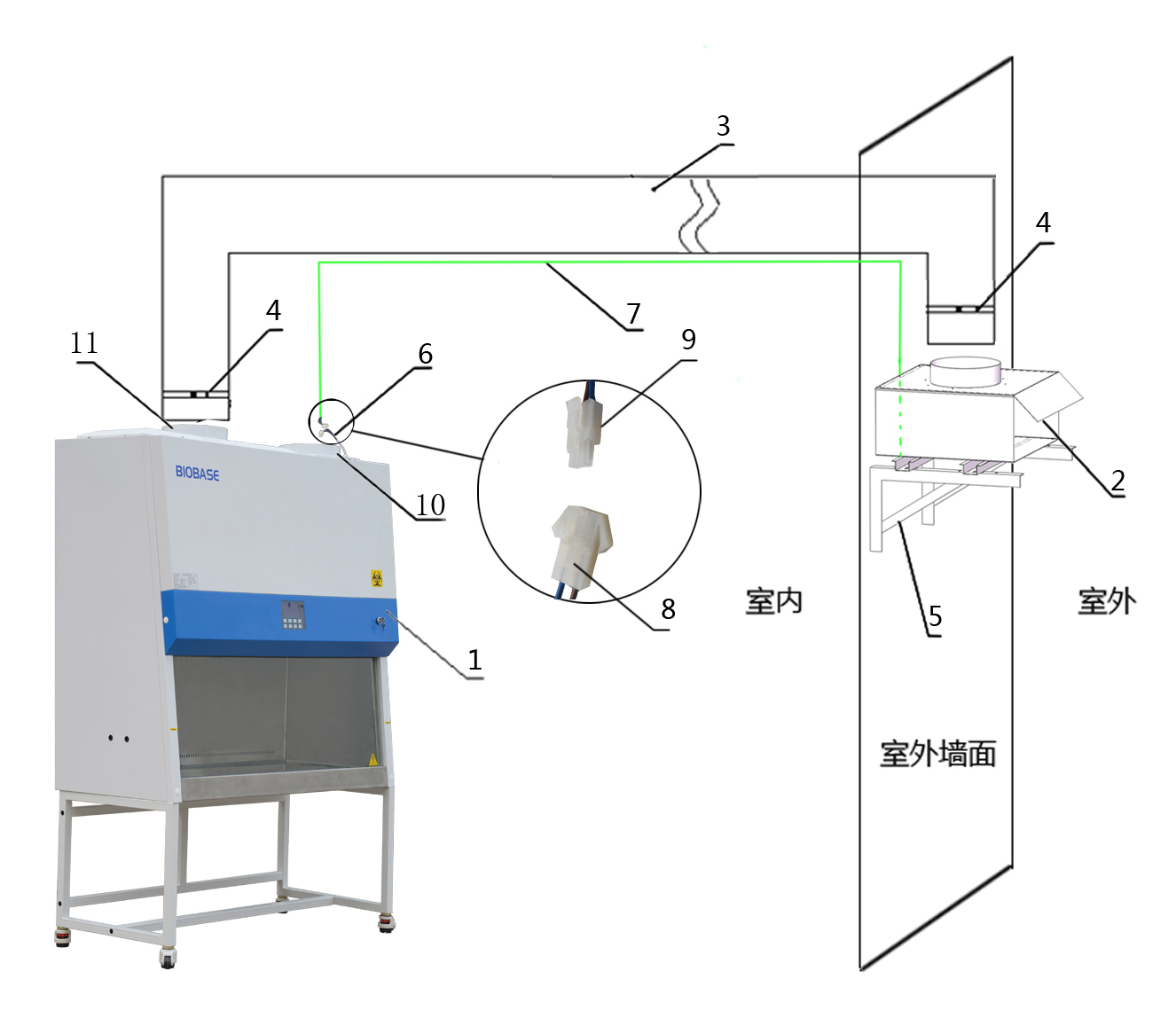

A、排風管通過墻體（）或窗（）到室外，外排風機直接掛在墻外（）。（）

B、 排風管道通過天花板再通過墻體（）或窗（）到室外，外排風機直接掛在墻外。（）

二、 大樓墻外不允許掛風機（柜體到風機的管道最長8米，風機到出風口的管道長度最長4米，風機出風口管道不能拐彎）（雙筒外排風機（））
A、外排風機安裝在天花板與樓板之間的夾層，外排風機直接貼緊倒掛在屋頂上，排風管道直接通過墻體（）或隔層玻璃（）安裝通到室外。（）

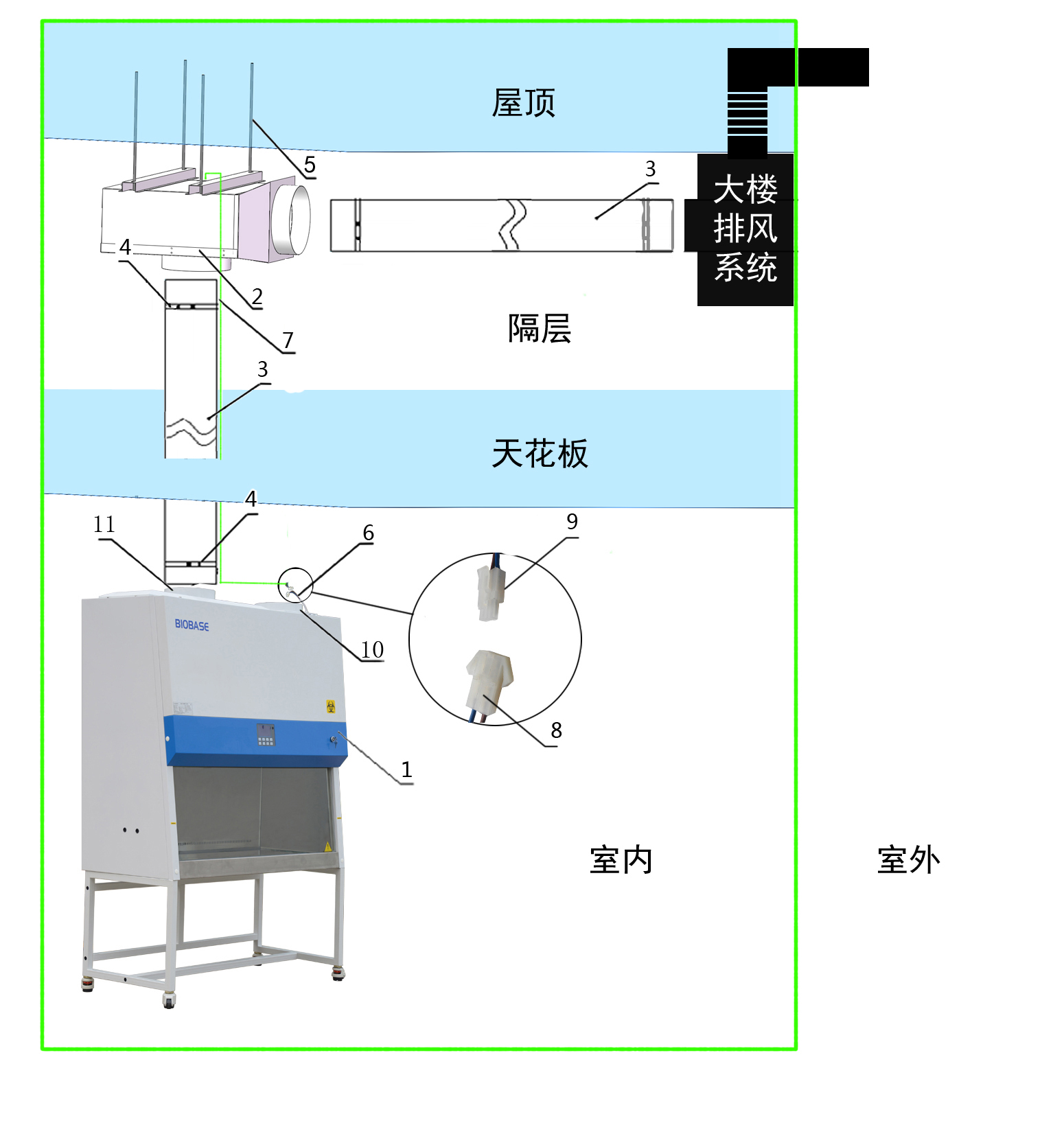

B、外排風機安裝在天花板與樓板之間的夾層，外排風機直接貼緊倒掛在屋頂上，管道直接通過墻體（）安裝通到其天井（）等大樓排風系統。（）

C、若樓層很高風機掛在樓板上不好操作，可通過M8的絲桿掛在樓板上，絲桿的長度根據實際情況確定，外排風機出風口在接管道排到室外，此管道不要有拐彎或阻塞風通常的任何狀態。（）

D、若樓層很高風機掛在樓板上不好操作，可通過M8的絲桿掛在樓板上，絲桿的長度根據實際情況確定，外排風機出風口在接管道，要使管道順直并直接接到大樓的排風管道，此管道一定不要有拐彎或阻塞風通常的任何狀態。（）

三、樓頂安裝外排風機（管道最長15米且盡量避免管道拐彎）（單筒外排風機（））
外排風機放在樓頂，管道不能有折彎擠扁現象；管道最長15米且盡量避免管道拐彎。（）
