該產品為Ⅱ級 A2 型生物安全柜，由柜體、前窗操作口、腳輪、風機、集液槽、過濾器、控制面板及紫外燈和 LED 照明燈組成。

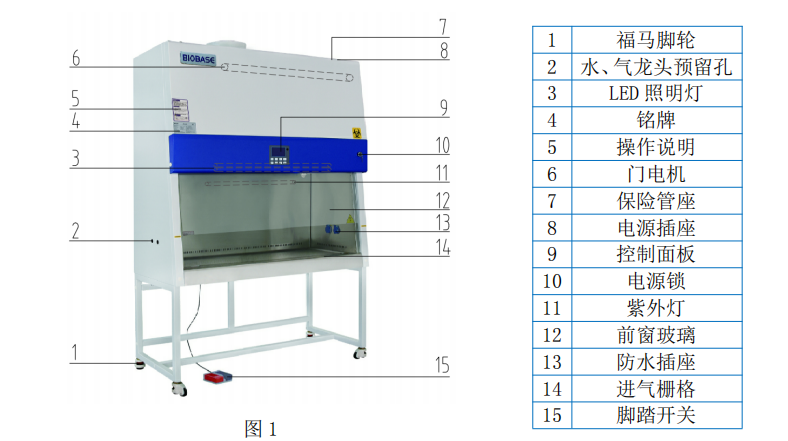

1 BSC-1100ⅡA2-X、BSC-1500ⅡA2-X 結構組成

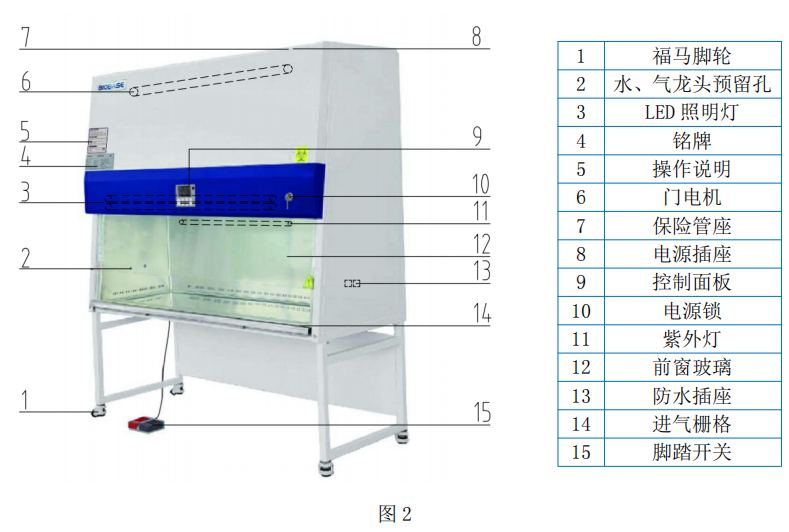

2 BSC-1800ⅡA2-X 結構組成

3 前玻璃門驅動系統

    前玻璃門驅動系統由門電機、前玻璃門、牽引機構、限位開關等組成。

4 空氣過濾系統

    空氣過濾系統是保證本設備性能最主要的系統。它由風機、送風空氣過濾器和排風空氣過濾器組成?？諝膺^濾系統最主要的功能是不斷地使潔凈空氣進入操作區，保證操作區內的下降氣流流速、操作區內的潔凈度和排出氣體潔凈度達到標準要求。

5 紫外燈

    紫外燈管位于操作區后上部，保證紫外光可以充分照射到操作區內所有空間充分消毒。

6 LED 照明燈

    照明使用 LED 照明燈，保證操作區內的平均照明度符合標準要求。

7 控制面板

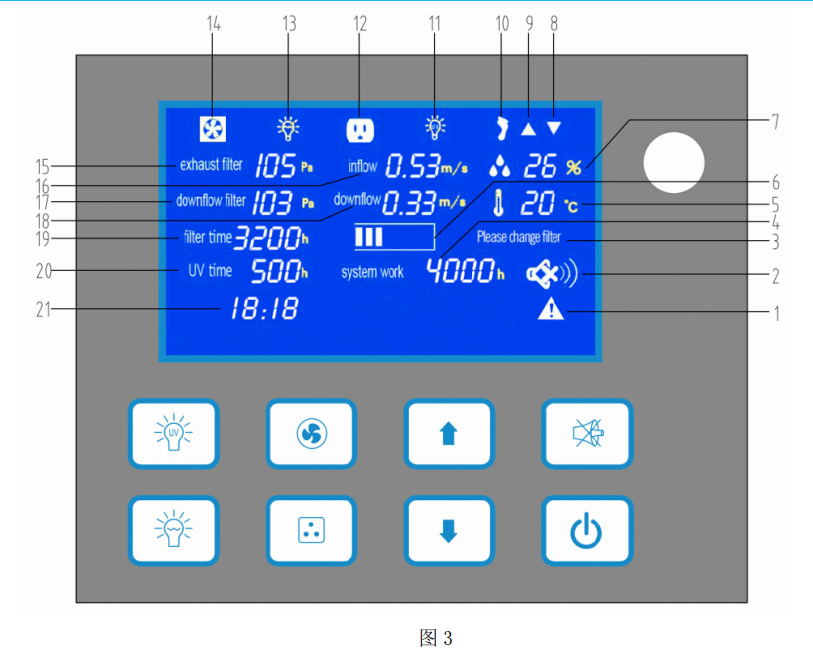

LCD 顯示屏（Liquid Crystal Display）在兩片平行的玻璃當中放置液態的晶體，兩片玻璃中間有許多垂直和水平的細小電線，透過通電與否來控制桿狀水晶分子改變方向，將光線折射出來產生畫面，低功耗，無電磁輻射，如圖 3。

我公司采用的 LCD 顯示技術，實時顯示反映了儀器設備的工作情況，比如過濾器的有效工作狀態。使操作者有了更直觀的感覺。

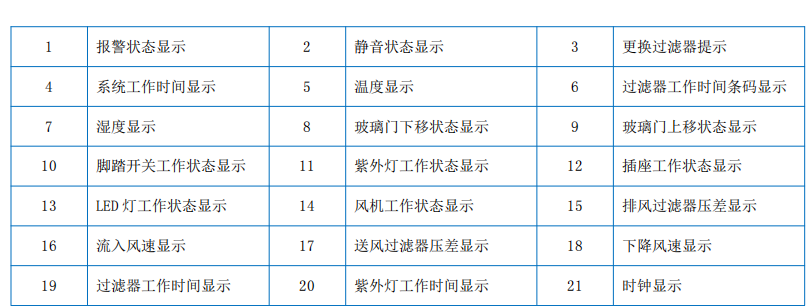

7.1 LCD 顯示窗口

通過 LCD 顯示窗口可以了解設備的工作狀態和性能情況。

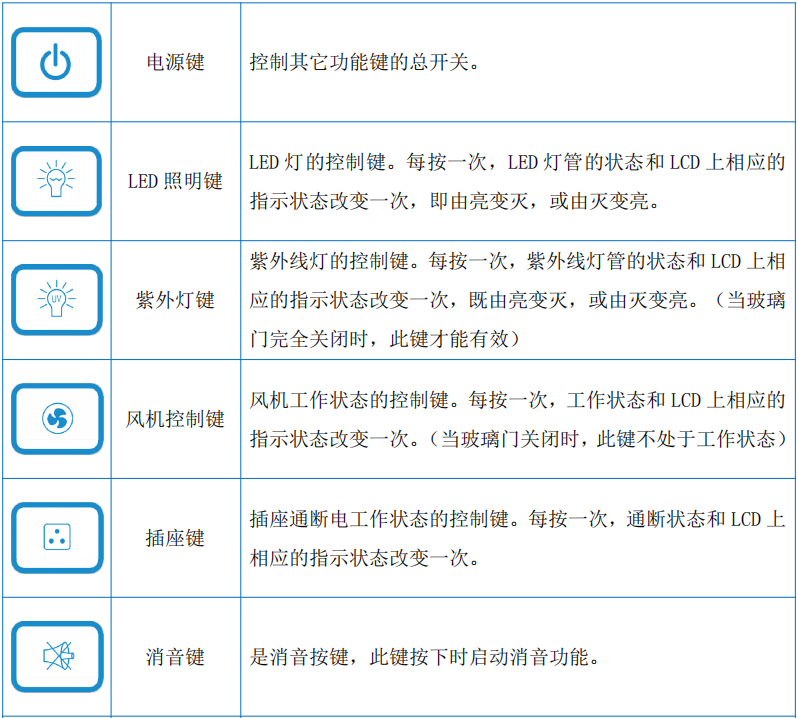

7.2 輕觸按鍵

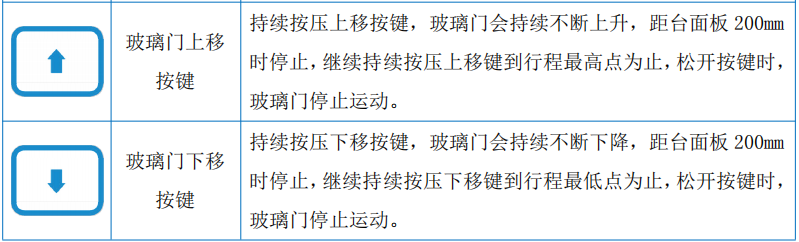

設備的主要操作都可以通過輕觸按鍵的操作進行；

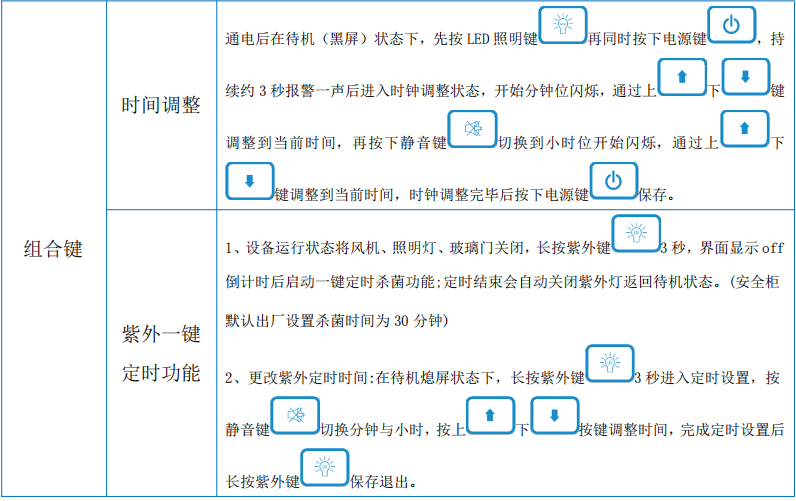

還可通過組合按鍵完成時間調整及紫外燈一鍵定時功能：

8 采樣口

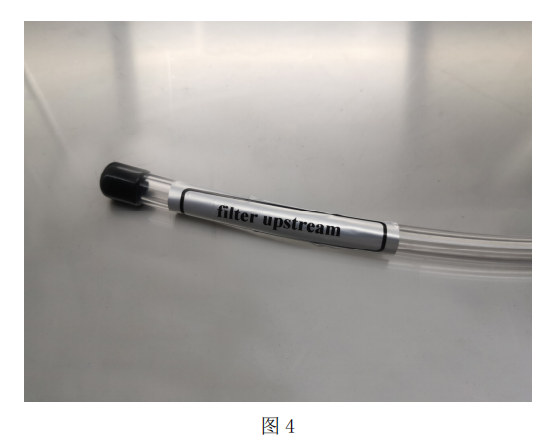

    安全柜預留的高效過濾器上游氣溶膠濃度測試的采樣口，位于工作區的臺面板下部位置，粘貼標識“filter upstream”的透明管為送風過濾器以及排風過濾器上游氣溶膠濃度測試的采樣口，如圖 4。

9 電源鎖

    在電源線接通電源的情況下，用鑰匙打開電源鎖，設備才通電工作。

10 防水插座

    在操作區右側設置了防水插座，可向操作區內的設備供電，用戶通過插座（SOCKET）鍵控制防水插座的通斷電。

11 熔斷器（保險管）

    本設備配備有總電源熔斷器（保險管）、防水插座熔斷器（保險管）和風機熔斷器（BSC-1500ⅡA2-X 和 BSC-1800ⅡA2-X 有），位于箱體頂部電源線出口旁邊，熔斷器（保險管）標簽對應相應的規格型號。
